Планер своїми руками

Майстер-клас «Виготовлення моделі планера», призначений для педагогів і учнів 4-5 класів
Автор: Чезганов Олексій Іванович, вчитель технології МБОУ «Зименковская зош» Муромського району Володимирської області

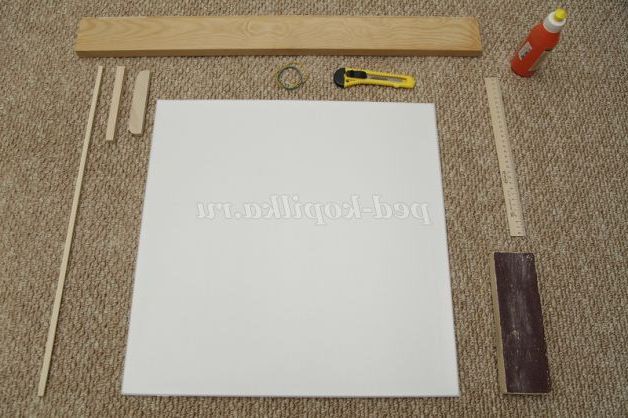

Для роботи необхідно: дерев'яні рейки розмір 550х8х5 мм-1шт,
140х10х15-1шт, 130х23х8-1шт,
прямокутний брусок довжина -60 см
стельова плитка 1 шт., клей для стельової плитки, канцелярські гумки, брусок з наждачним папером, канцелярський ніж

Покроковий процес виконання роботи:

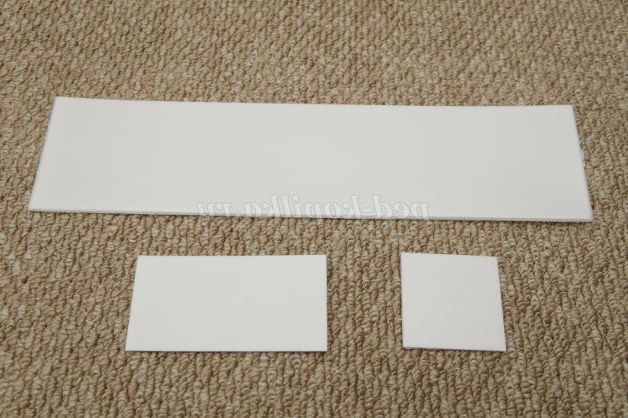

1.Вырезаем з плитки крило прямокутник 500х120мм
2. Вирізаємо стабілізатор прямокутник 160х80 мм
3.Вырезаем хвіст квадрат 80х80 мм

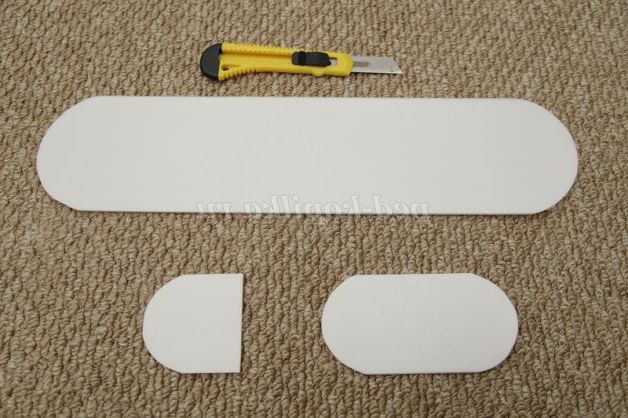

4. У всіх заготовок скругляем кути

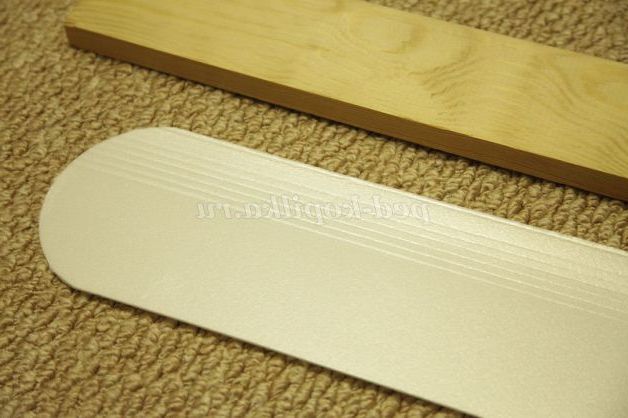

5.С внутрішньої сторони крила ближче до переднього краю, ребром прямокутного бруска (550х8х5 мм ) продавлюємо 5-6 смуг (краще це робити на твердій, рівній поверхні)

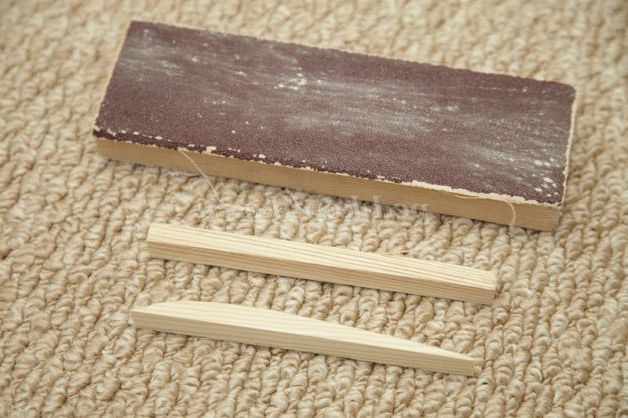

6. Беремо рейку 140х10х15 мм за допомогою наждачного бруска виготовляємо нервюру (деталь крила планера)
7.Приступаем до збірки:

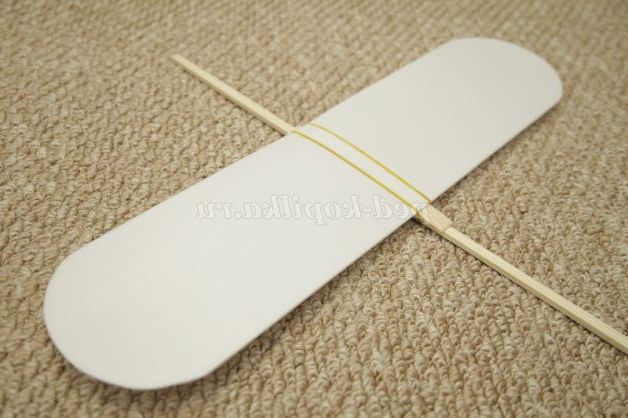

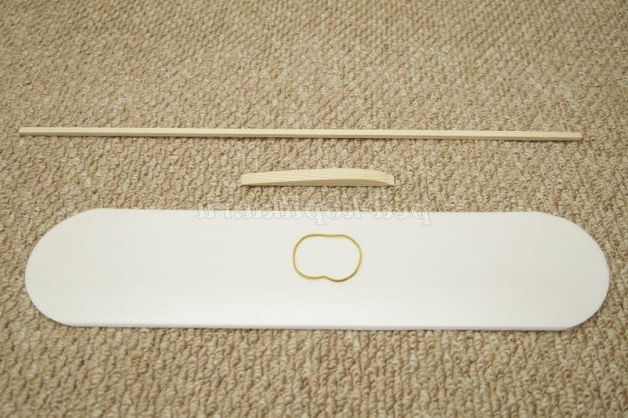

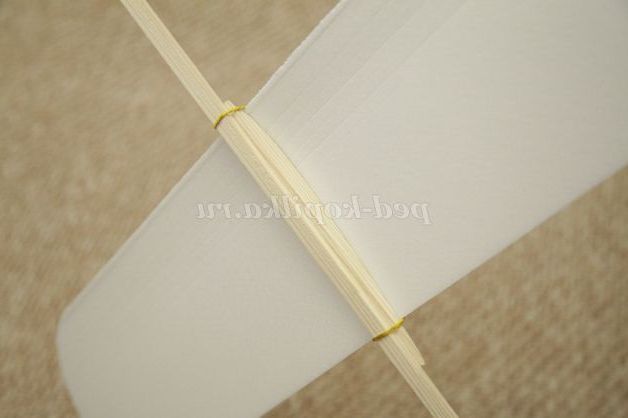

1. прикріплюємо крило, з нервюрой до фюзеляжу ( рейка 550х8х5) з допомогою канцелярського гумки, попередньо визначивши центр крила

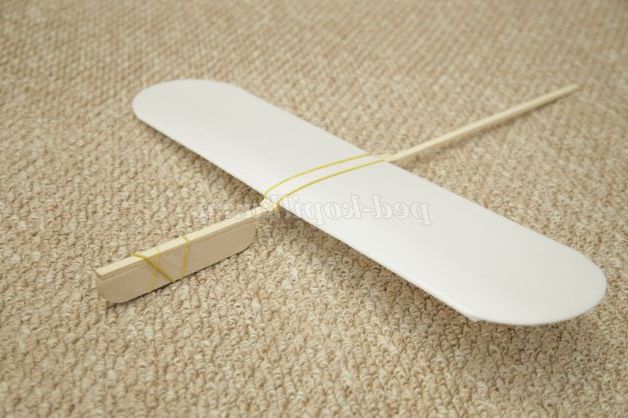

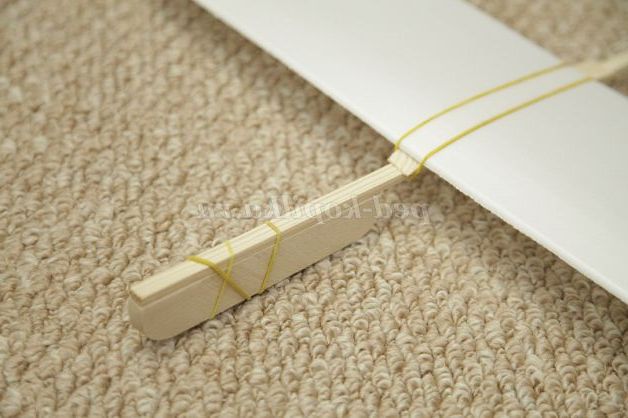

2. до передньої частини фюзеляжу прикріплюємо баласт (рейка 130х23х8) з допомогою канцелярського гумки

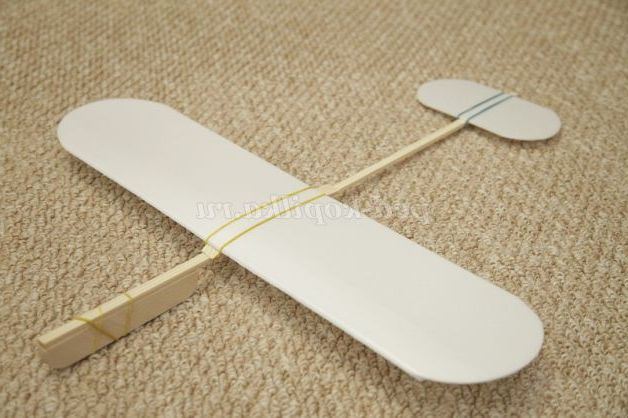

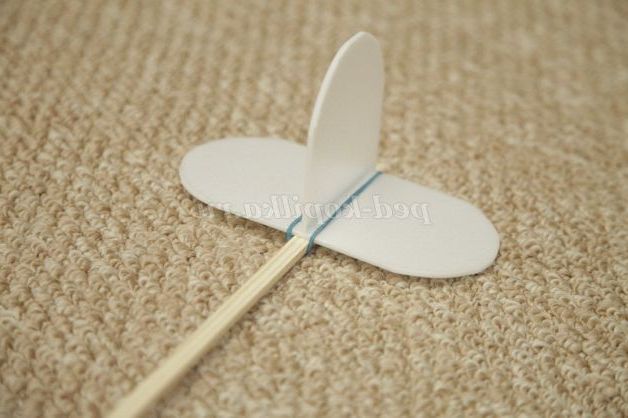

3. до задньої частини фюзеляжу прикріплюємо стабілізатор з допомогою гумки

4. до центру стабілізатора приклеюємо хвіст

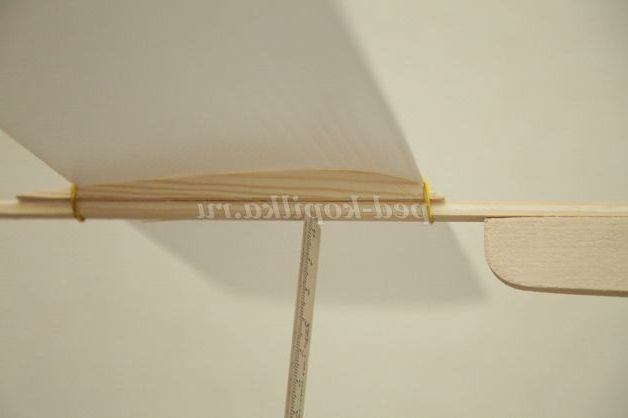

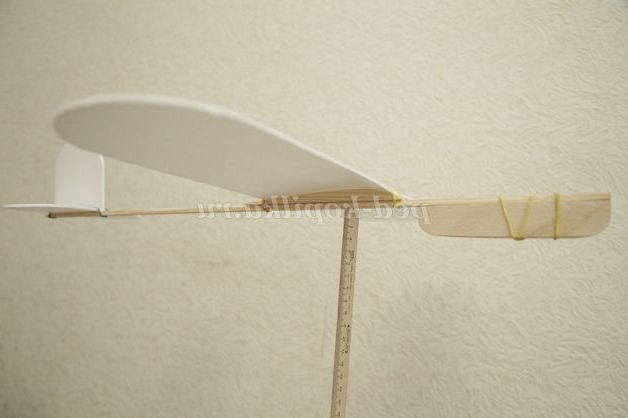

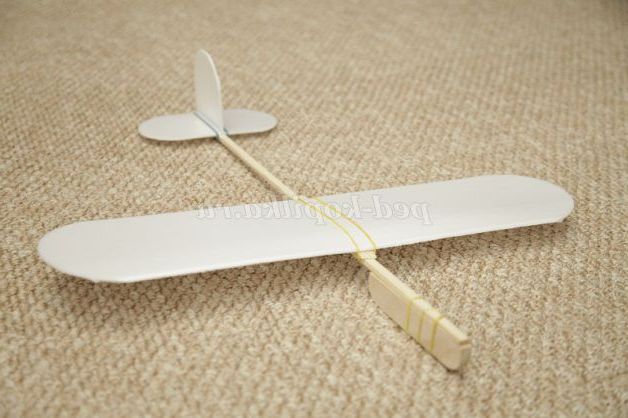

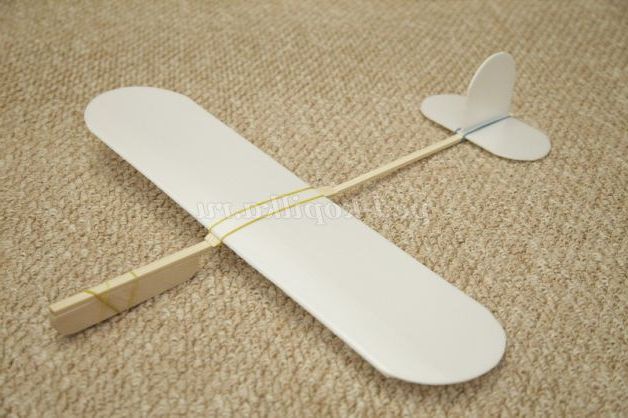

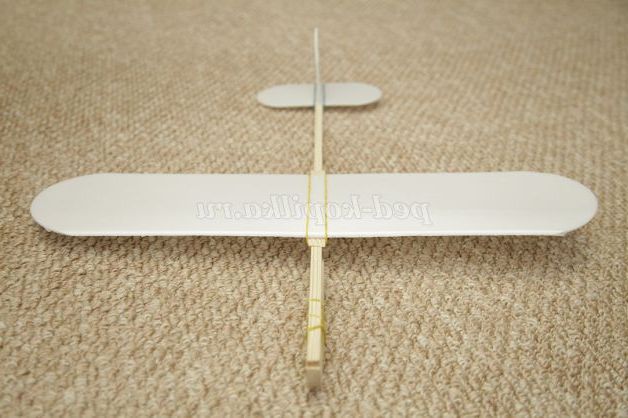

Збірка завершена. Залишилося від балансувати планер, переміщаючи крило з нервюрой взад-вперед, робимо так, щоб центр ваги знаходився під верхньою точкою крила (нервюри).

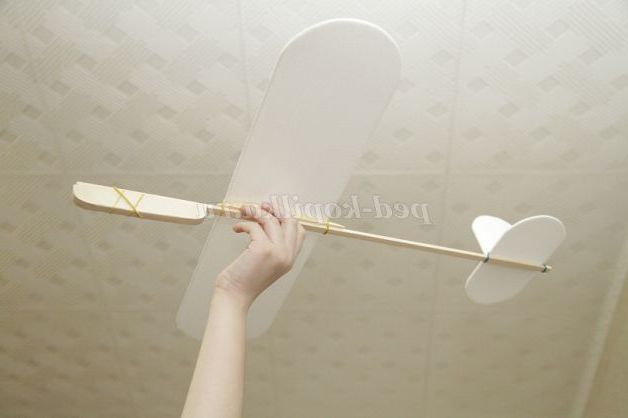

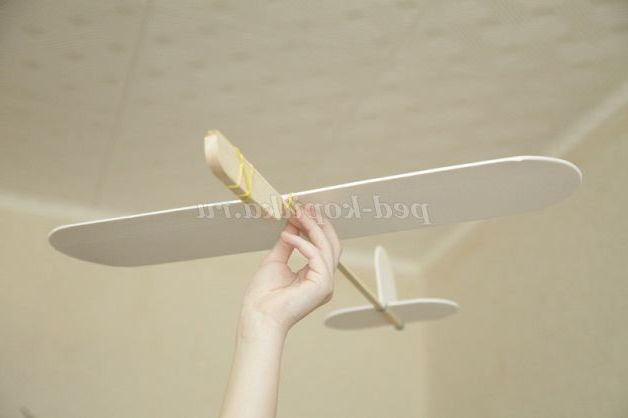

Отже, планер готовий до польоту!!!




Планер можна використовувати для вивчення принципів польоту, для змагань на дальність польоту, на час польоту, для інтер'єру, для участі у виставках.
