Як зробити макет танка з дерева


Макет танка з дерева своїми руками
Майстер-клас «Виготовлення макета танка з дерева»
Зброя Перемоги своїми руками
Автор: Нарватов Василь, учень 6 класу , 12 років
Керівник: Жбанов Олександр Семенович, вчитель З і технології МБОУ «Перхляйская ЗОШ» Рузаевского району Республіки Мордовія

Призначення: Виріб стане хорошим сувеніром для ветерана ВВВ, подарунком для молодших братиків, і навіть експонатом у шкільному музеї.
Опис: Майстер-клас розрахований на школярів 6 класу і старше. Даним матеріалом цілком можуть скористатися вчителі технології при вивченні розділу «Моделювання» в 6 класі.
Мета: Виготовлення макета танка з дерева.
Завдання:
1. Вивчити основні характеристики танка Т-34
2. Розвивати навички роботи з деревом з дотриманням правил техніки безпеки.
3. Виховувати почуття патріотизму, гордість за свою Батьківщину.



Танк Т-34 один з найбільш грізних бойових машин під час Великої Вітчизняної війни та в післявоєнний період. Головним конструктором цієї зброї був Михайло Ілліч Кошкін. Наша «тридцятьчетвірка» була найкращим танком у світі. Саме завдяки танку Т-34 наша країна здобула Перемогу над грізним ворогом. ТанкТ-34 воістину символ могутності радянської військової техніки.
Ось основні характеристики танка:
Екіпаж: 4 людини;
бойова вага: 28,5 т.;
довжина : 6,10 м.;
ширина: 3м.;
висота: 2,40 м;
двигун: 500л.с., дизельний;
швидкість: 51 км/год
озброєння : одна 76,2 мм гармата; 2 кулемета ДТ;
боєкомплект: 100 снарядів, 3150 патронів.

Сьогодні ми спробуємо зробити макет зброї Перемоги.

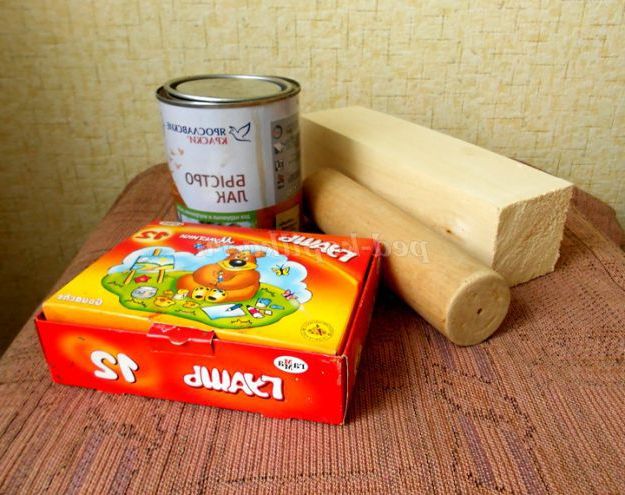

Для цього нам буде потрібно:
- брусок дерев'яний прямокутний 70x70x250 мм
- брусок циліндричний R20мм
- гуаш;
- лак безбарвний;

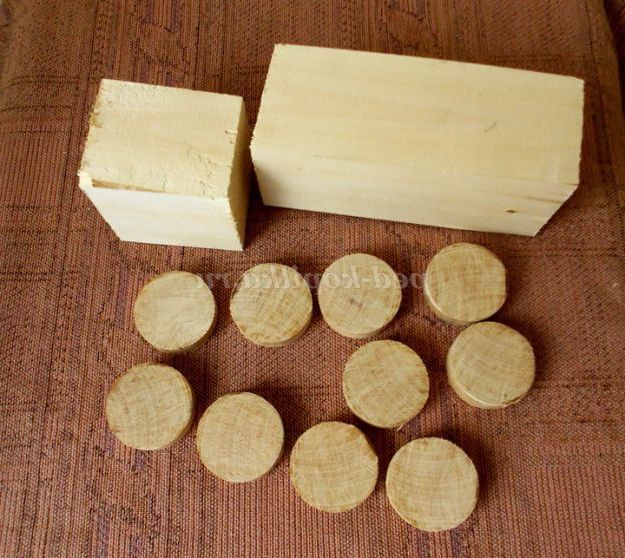

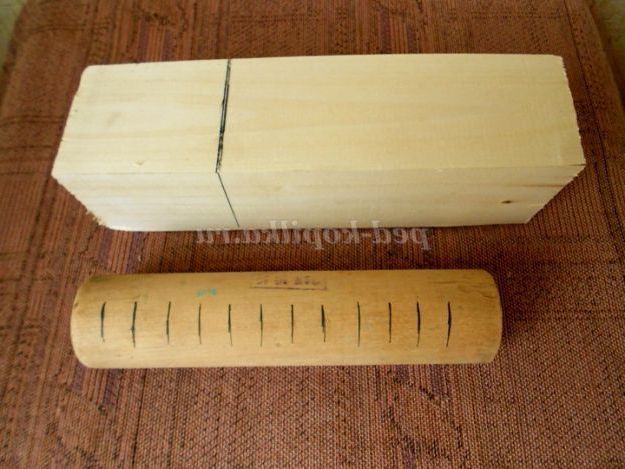

Прямокутний брусок ділимо на заготовки для корпуса й вежі (башти 7-8см) , а циліндричний брусок ділимо на коліщата

Распиливаем

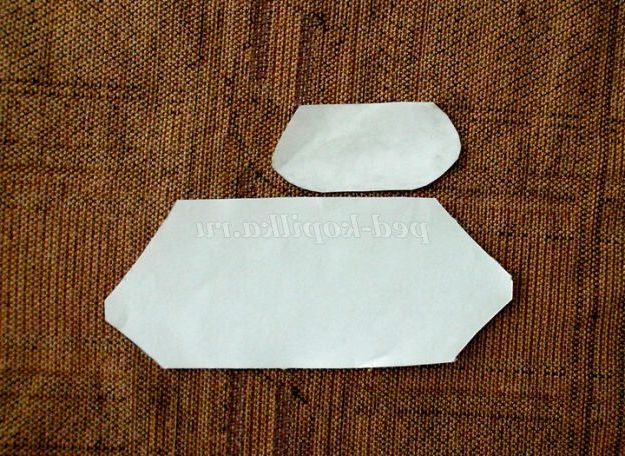

На аркуші паперу малюємо контур танка і вирізаємо. При малюванні враховуємо довжину наших дерев'яних заготовок.

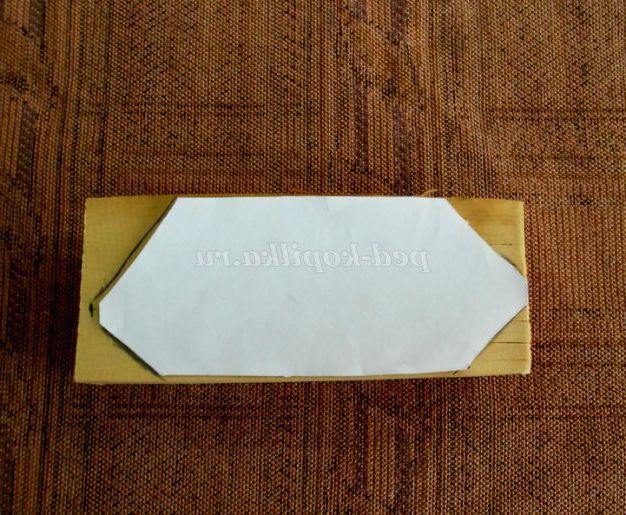

Отриманий шаблон переводимо на заготовку.

З допомогою плоскої стамески вирізаємо зайве.

Заготівля взяла ось такий вигляд

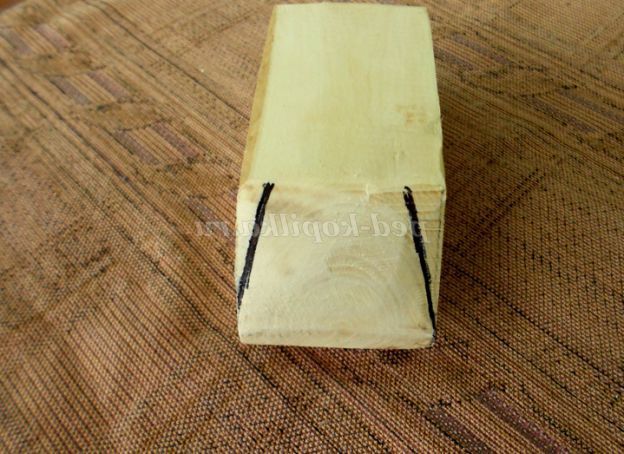

На передньому торці заготовки відзначаємо лінії у вигляді трапеції

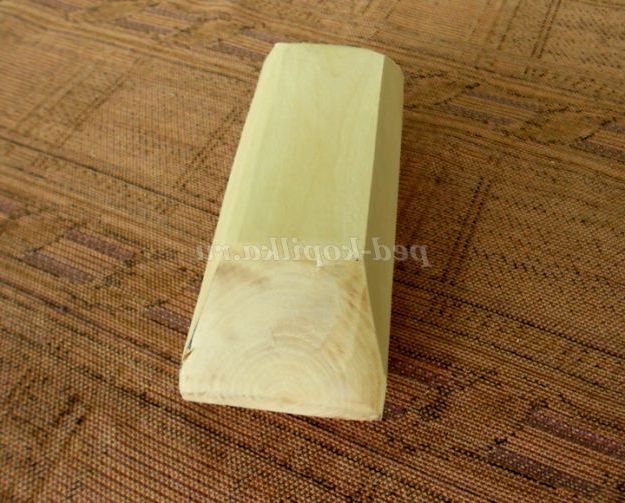

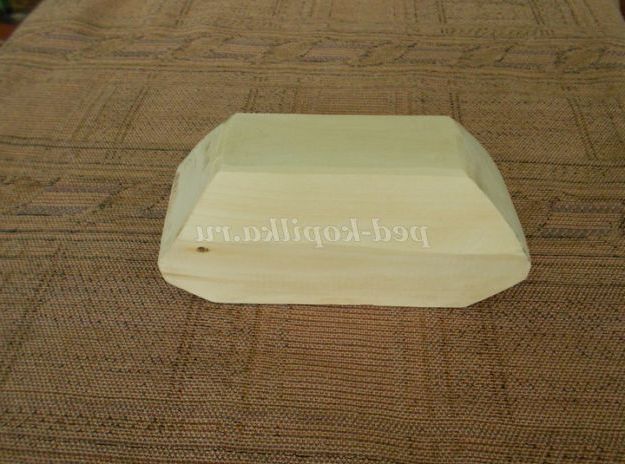

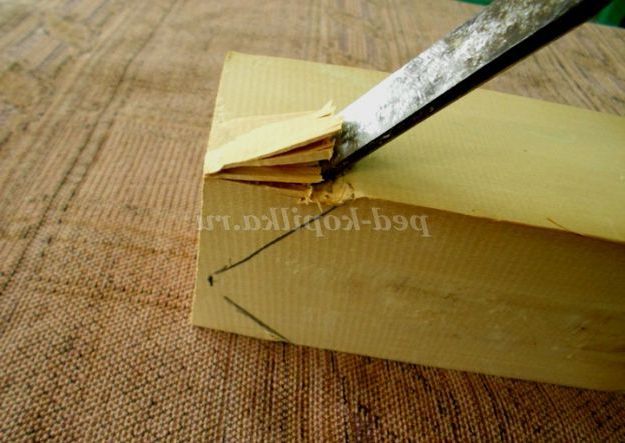

Вирізаємо зайве, виходить корпус танка.

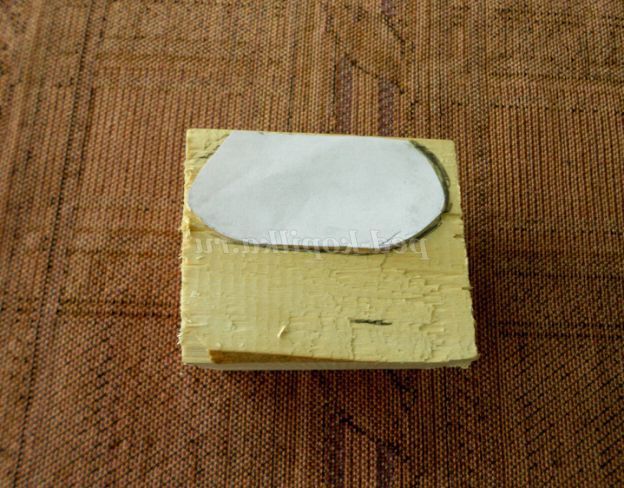

Точно також зробимо при виготовленні вежі.

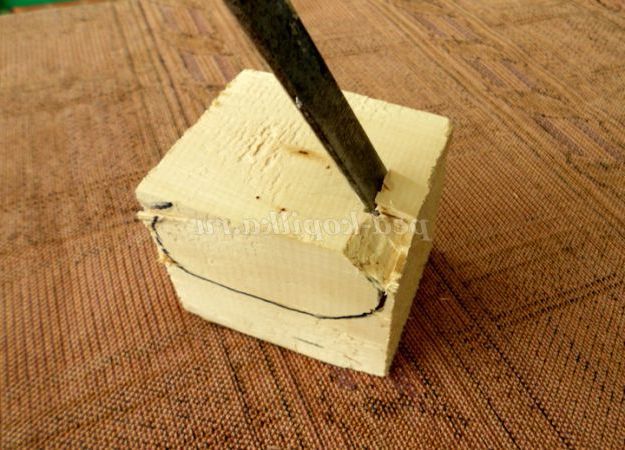

Відзначаємо.

Вирізаємо.

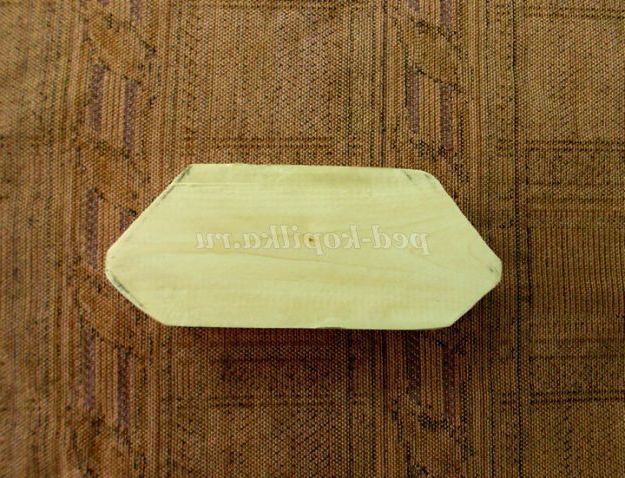

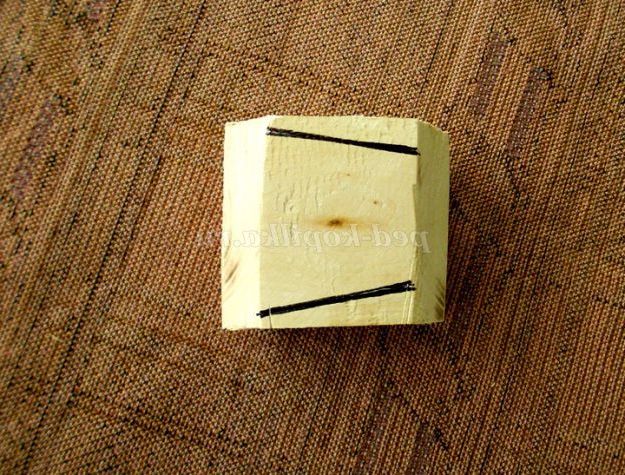

На верхній площині відзначаємо трапецію.

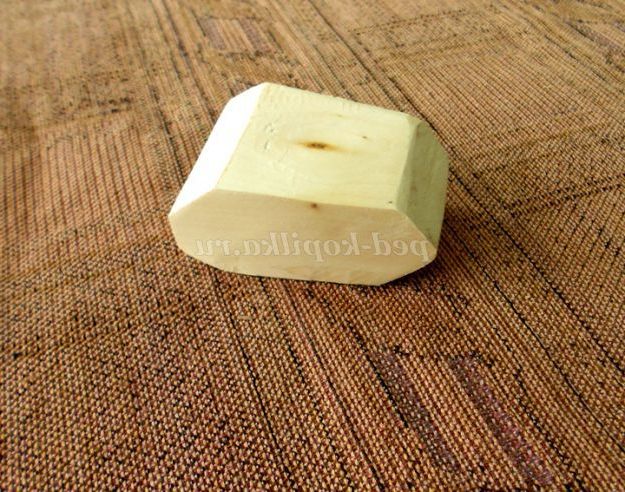

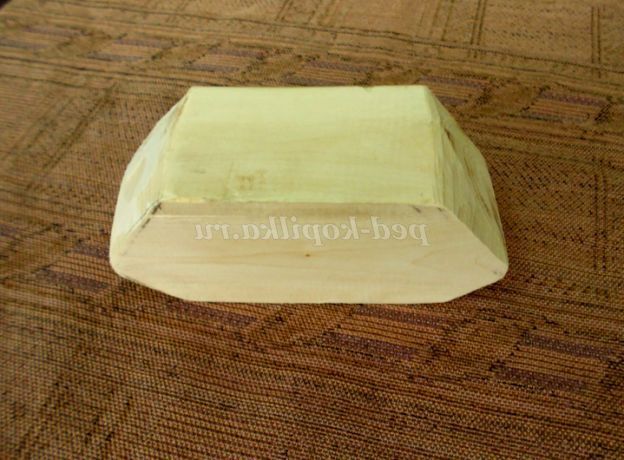

Вирізаємо і обробляємо наждачним папером. Вежа готова.

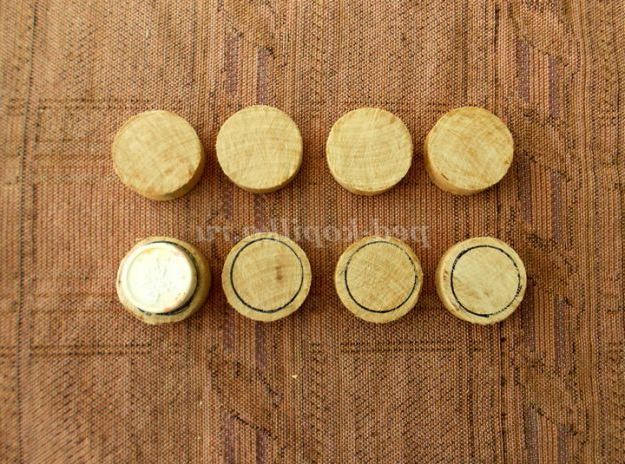

Приготуємо коліщатка. Їх нам потрібно 8 штук, 4 з них меншого діаметру. Для шаблону використовуємо кришку від гуаші.

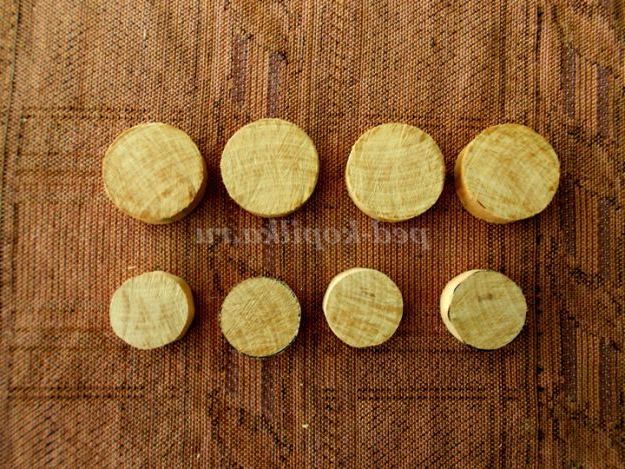

Попрацюємо стамескою, коліщатка готові.

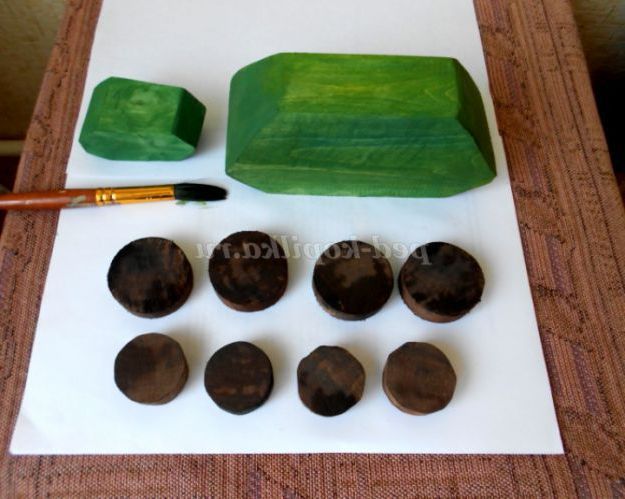

Корпуса й вежі додамо зелений колір, а коліщатка пофарбуємо темною фарбою.

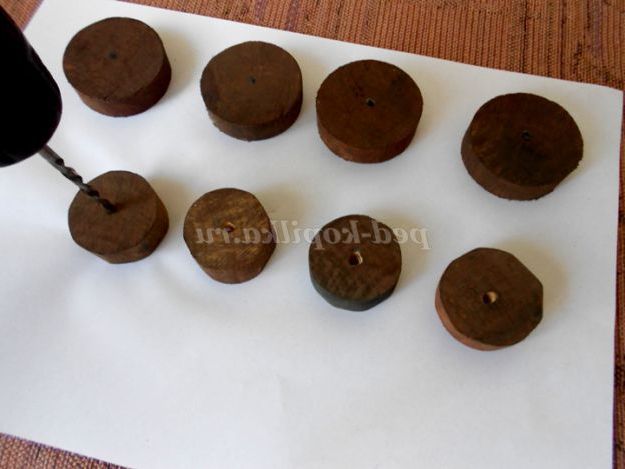

Зазначимо центри коліс і просвердлимо тонким свердлом. Ми використовуємо дриль-шуруповерт, тому працювати з нею безпечно. При відсутності даного інструменту можна використовувати ручну дриль.

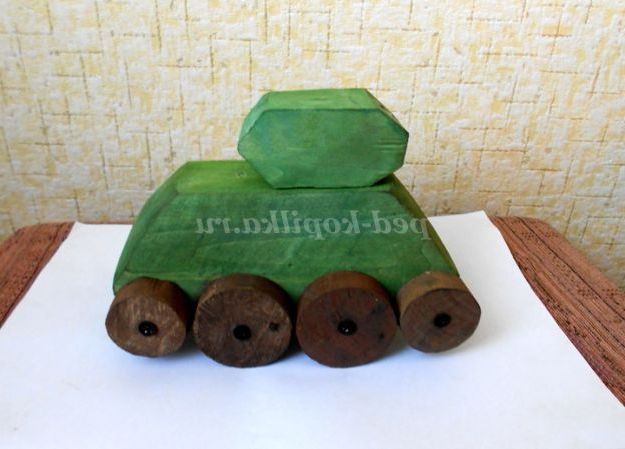

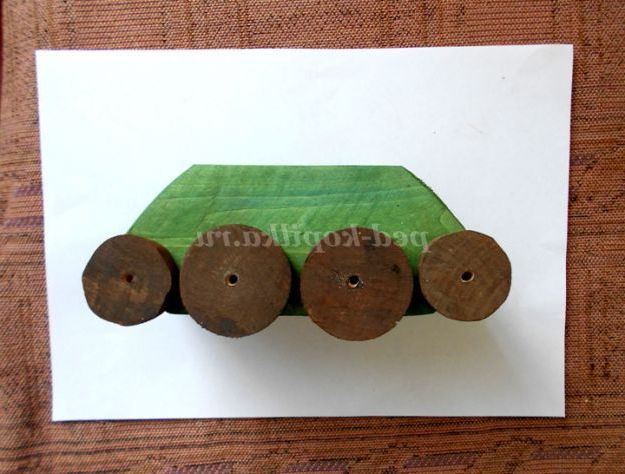

Приступаємо до збірки. Розташуємо коліщатка таким чином, щоб верхні точки коліс знаходилися на одній лінії.

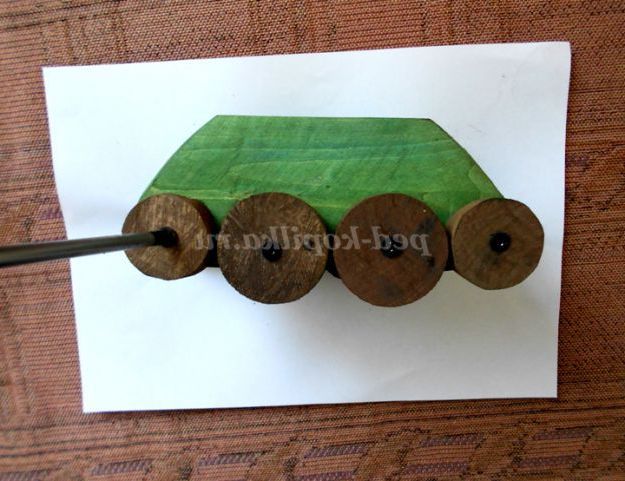

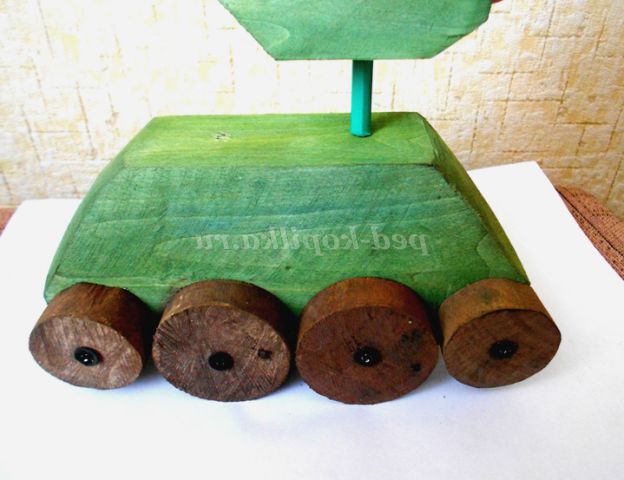

Закріпимо шурупами

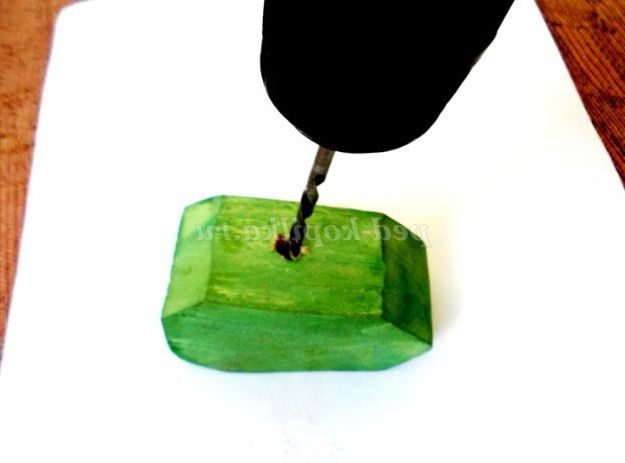

На нижній площині вежі просвердлимо отвір на глибину 10-15мм

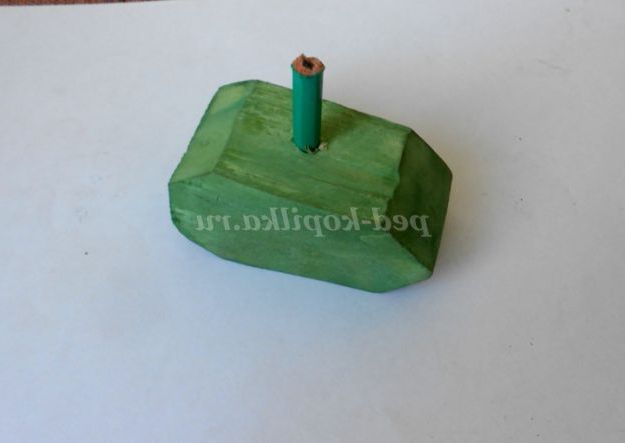

В отвір вставити шматок простого олівця (можна виточити з дерева).

Відзначаємо місце «стикування» вежі та корпусу

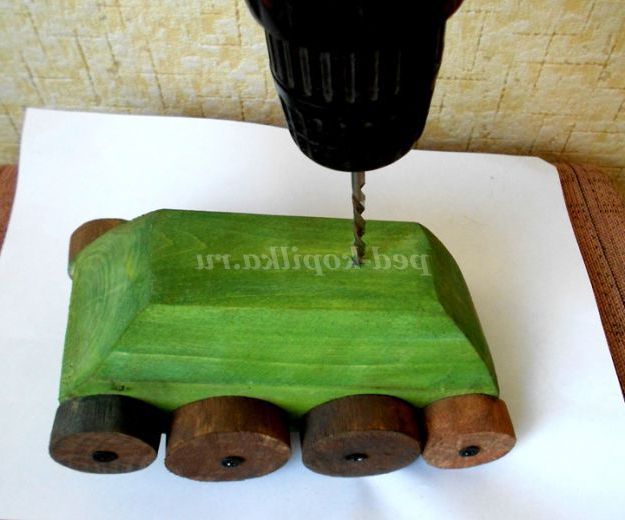

Просвердлимо отвір

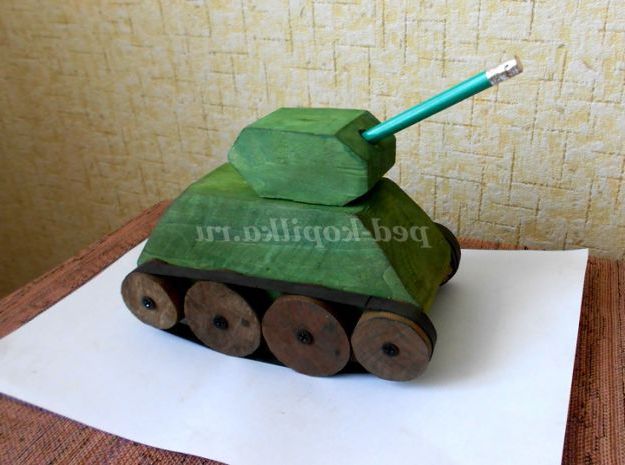

Вежа на місці!

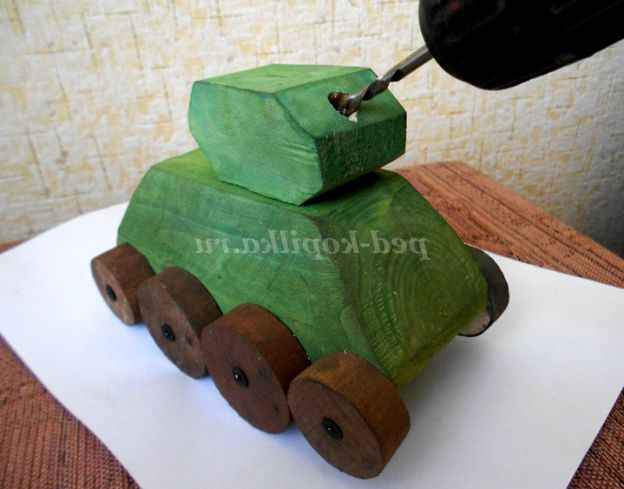

Відзначаємо і свердлимо отвір для стовбура.

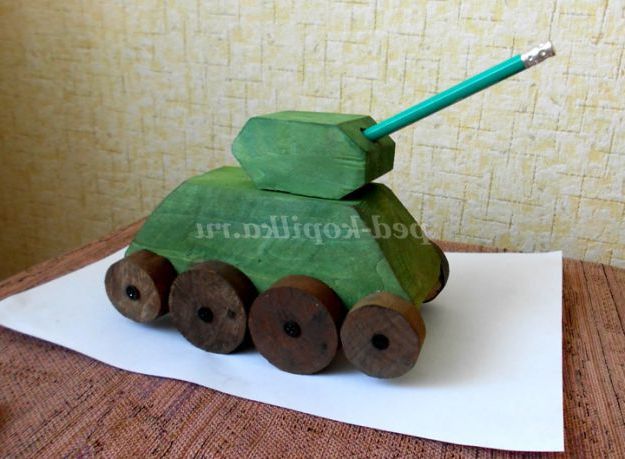

Стволом послужить другий шматок олівця.

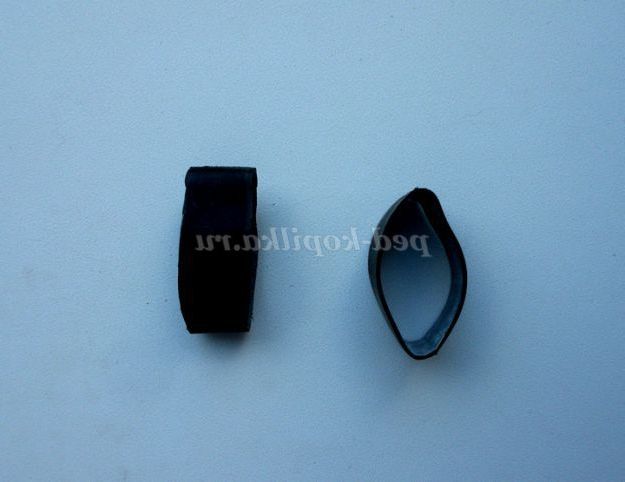

Від непотрібної велосипедної камери відріжемо два колечка для гусениць. Ширина кільця приблизно 10 мм.

Одягаємо гусениці на коліщатка.

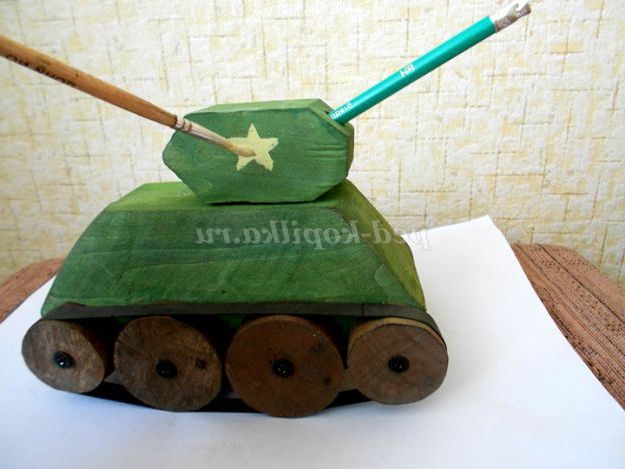

Займемося творчістю. Намалюємо п'ятикутну зірку.

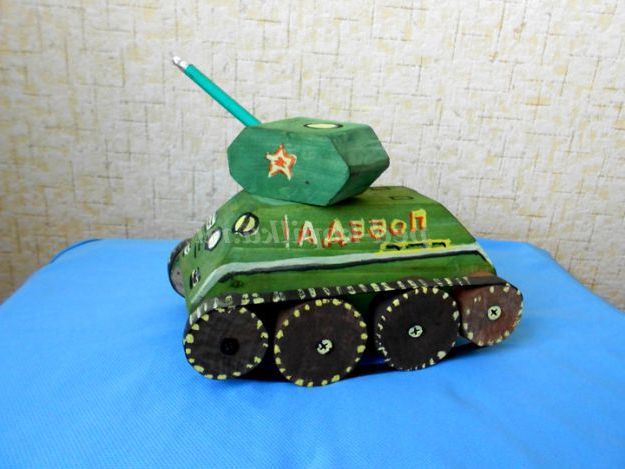

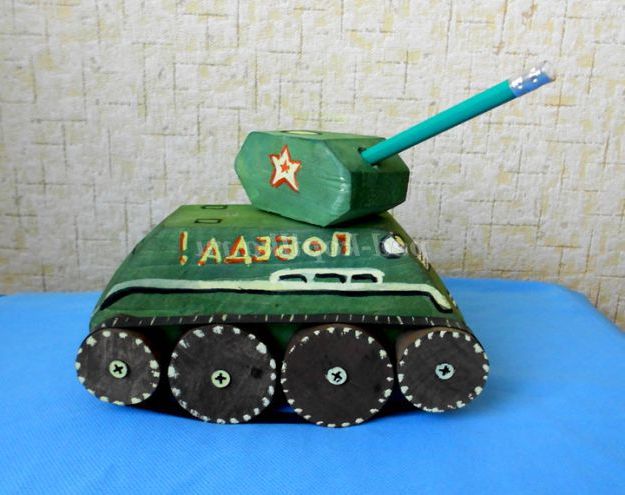

Напишемо слово «Перемога!», декоруємо колеса.

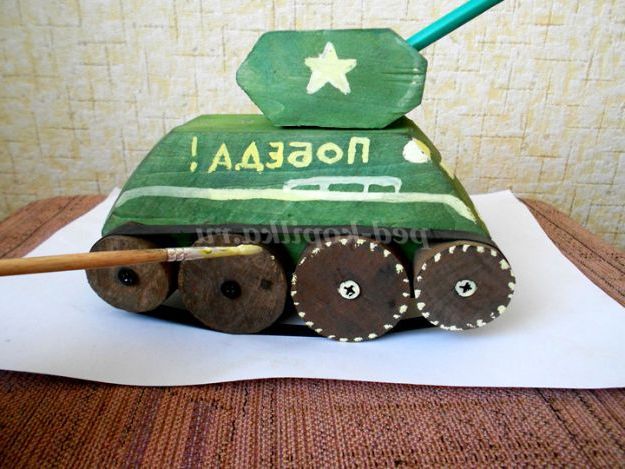

Темною фарбою додамо контраст.

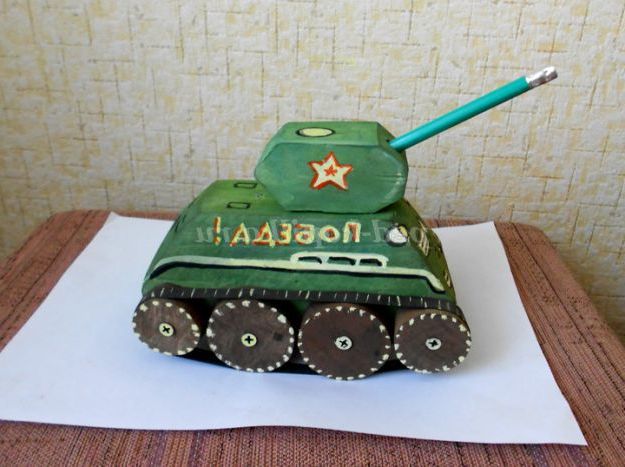

Червоною фарбою створимо святковість.

Наш танк і у воді не тоне,

і вежа повертається в будь-яку сторону.

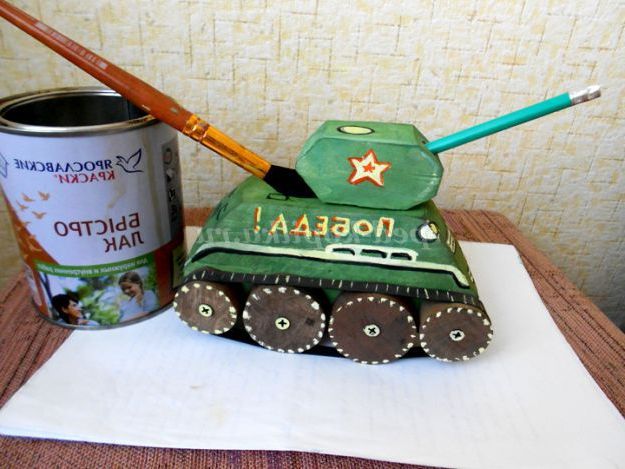

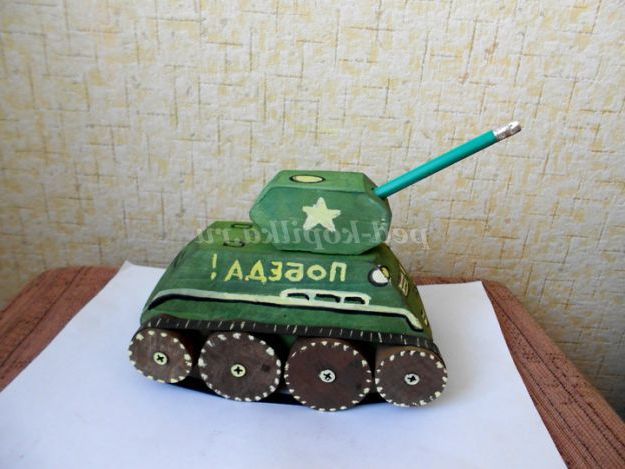

Злегка покриємо безбарвним швидковисихаючим лаком.

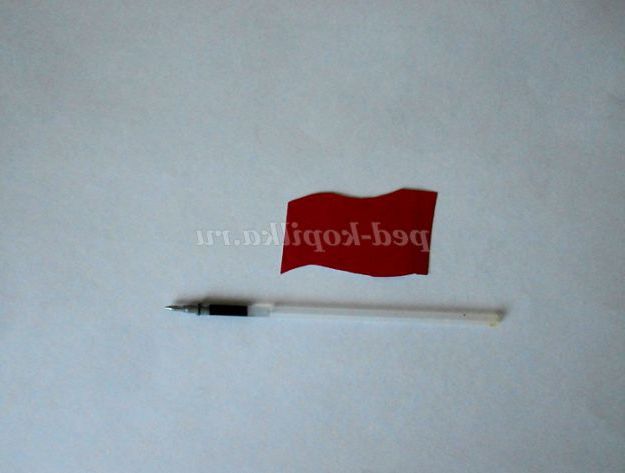

А що якщо на танк спорудимо Прапор Перемоги! Тим більше для цього потрібно всього лише шматочок червоного картону і непотрібна паста від ручки.

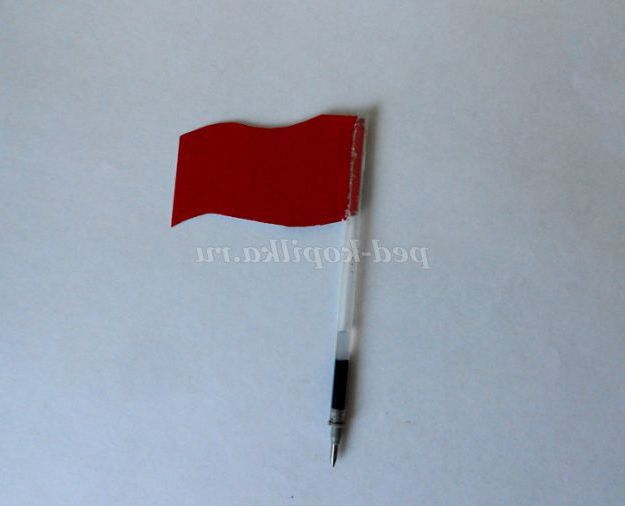

В пасті зробимо надріз і вставимо Прапор. Готово!

В корпусі танка просвердлимо отвір і спорудимо Прапор Перемоги.

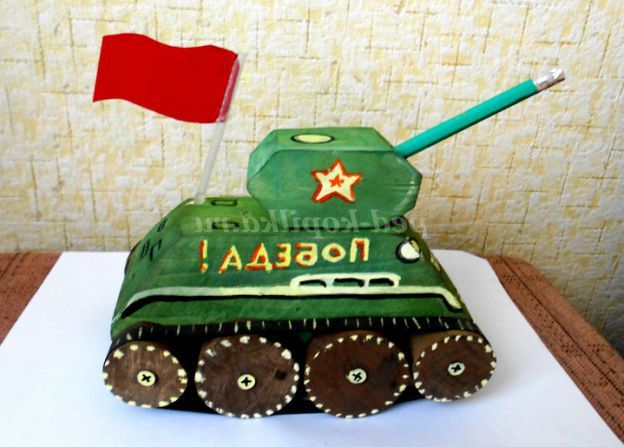

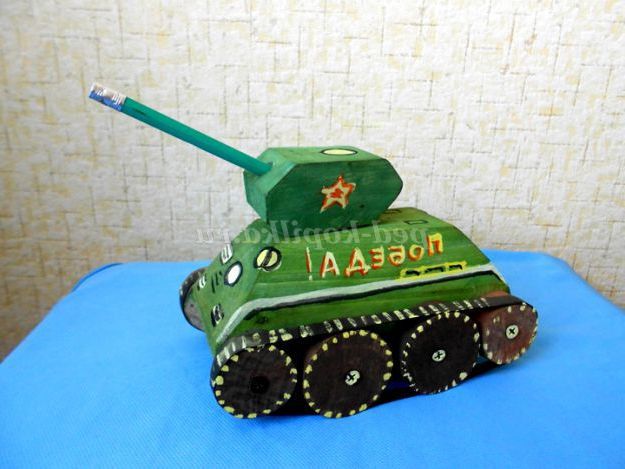

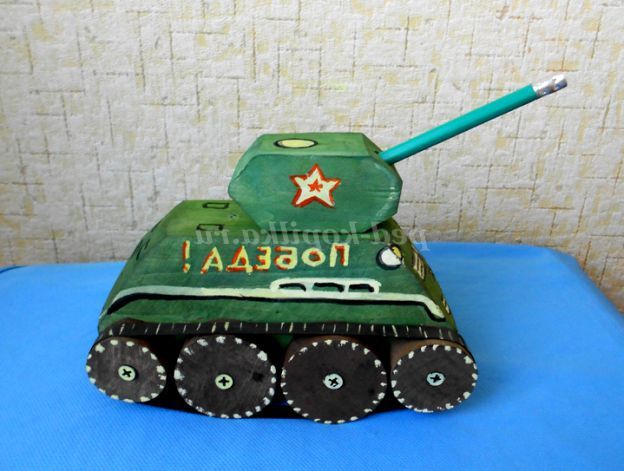

Наш танк виглядає ще більш цікаво і урочисто!

Виготовленням танка я взявся не випадково. За розповідями батька я знаю, що мій прадід Нарватов Михайло Ілліч був танкістом. Він пройшов усю війну і на своєму танку штурмував Берлін. Після війни він багато розповідав, всі сільські жителі знали про його знамениту «тридцатьчетверку». Мій прадід нагороджений багатьма орденами і медалями. Тепер ці нагороди зберігаються в шкільному музеї.
Прадідом Михайлом пишався мій дід Іван, пишається мій тато Анатолій. Я теж пишаюся і всім розповідаю, що є правнуком героя війни. В пам'ять про прадідові я зробив макет його грізного зброї! Нехай він стоїть у нас вдома і нагадує всім про нашому улюбленому дідусеві!

Ми в різних куточках країни бачили:
Застигли танки на почесному п'єдесталі
Вони захищали рідну землю,
З танкістами, бувало, гинули.
(Е. Щипаев)

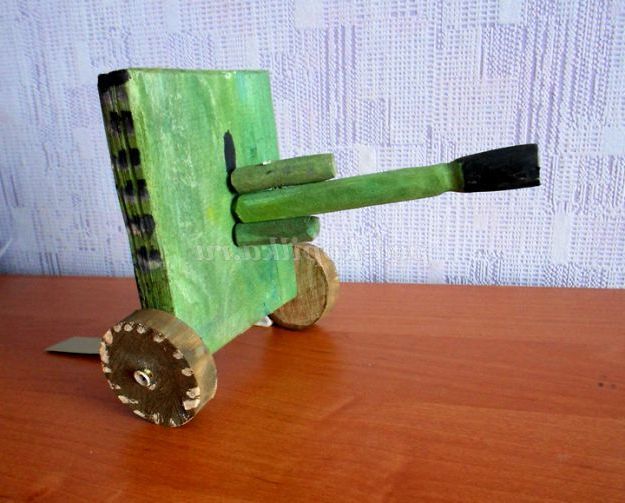

А цю гармату змайстрував мій однокласник Генка, його дідусь був артилеристом.
